Khung tương tác là gì? Có tác dụng gì?

Khung tương tác là thiết bị ngoại vi có chức năng xác định vị trí và nhận thao tác cảm ứng trên vùng hiển thị. Thay vì phải sử dụng chuột hoặc bàn phím cho mọi thao tác, người dùng có thể tương tác bằng ngón tay hoặc bút phù hợp ngay trên màn hình.

Điểm cần hiểu rõ là khung cảm ứng không phải một màn hình độc lập. Thiết bị không tự tạo hình ảnh, không có chức năng xử lý như máy tính và không làm thay đổi độ phân giải của Tivi.

Một hệ thống sử dụng khung tương tác thường gồm ba thành phần:

• Tivi hoặc màn hình: Hiển thị hình ảnh và nội dung.
• Khung cảm ứng: Phát hiện vị trí chạm và truyền dữ liệu tương tác.
• Máy tính hoặc thiết bị xử lý tương thích: Tiếp nhận thao tác, chạy ứng dụng và điều khiển nội dung hiển thị.

Khi các thành phần hoạt động đồng bộ, chiếc Tivi đang sử dụng có thể trở thành một phần của hệ thống trình chiếu tương tác, phục vụ giảng dạy, hội họp, đào tạo hoặc tra cứu thông tin.

Nguyên lý hoạt động của khung cảm ứng hồng ngoại

Phần lớn khung tương tác gắn Tivi hiện nay sử dụng công nghệ cảm ứng hồng ngoại, có tên tiếng Anh là Infrared Touch (IR Touch).

Xung quanh khung được bố trí các bộ phát và nhận tín hiệu hồng ngoại. Chúng tạo ra một vùng nhận diện cảm ứng nằm phía trước bề mặt hiển thị.

Khi ngón tay, bút hoặc vật thể phù hợp đi vào vùng này, một số tia hồng ngoại bị che chắn. Bộ điều khiển xác định vị trí tương tác và gửi dữ liệu tọa độ đến máy tính hoặc thiết bị xử lý qua giao tiếp tương thích, thường là USB.

Hệ điều hành và ứng dụng sau đó chuyển dữ liệu thành những thao tác như chọn, kéo thả, cuộn, viết hoặc vẽ.

Đặc điểm của công nghệ cảm ứng hồng ngoại

Công nghệ IR có một số đặc điểm phù hợp với việc bổ sung cảm ứng cho màn hình kích thước lớn:

• Không cần lớp cảm biến cảm ứng phủ trực tiếp lên tấm nền hiển thị.
• Có thể nhận thao tác từ ngón tay và vật thể phù hợp với ngưỡng nhận diện của khung.
• Có nhiều cấu hình kích thước và số điểm cảm ứng khác nhau.
• Có thể kết hợp với màn hình sẵn có nếu đáp ứng các điều kiện lắp đặt và tương thích kỹ thuật.

Tuy nhiên, cảm ứng hồng ngoại cũng có những giới hạn. Bụi bẩn, vật cản tại vùng cảm biến, điều kiện ánh sáng hoặc cách lắp đặt không phù hợp có thể ảnh hưởng đến việc nhận diện thao tác. Ngoài ra, khả năng viết bằng bút, chống tì tay và nhận nhiều điểm chạm cùng lúc phụ thuộc vào thiết kế khung và phần mềm sử dụng.

Vì vậy, khi lựa chọn sản phẩm, nên xem xét cả thông số kỹ thuật lẫn trải nghiệm sử dụng thực tế, thay vì chỉ dựa vào số điểm chạm được công bố.

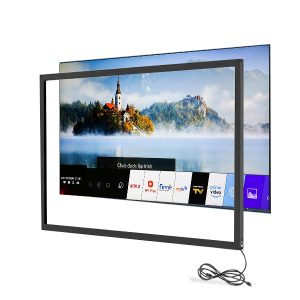

Khung cảm ứng biến Tivi thường thành màn hình cảm ứng như thế nào?

Một trong những ứng dụng phổ biến của khung tương tác là bổ sung chức năng cảm ứng cho Tivi đang kết nối với máy tính.

Trong cấu hình này, Tivi vẫn đảm nhiệm việc hiển thị hình ảnh, còn khung cảm ứng ghi nhận các thao tác của người sử dụng.

Hướng dẫn kết nối cơ bản

Bước 1 – Lắp khung cảm ứng: Chọn khung có kích thước và phương án cố định phù hợp với mặt trước Tivi. Lắp đặt theo hướng dẫn của nhà sản xuất.

Bước 2 – Kết nối hình ảnh: Kết nối máy tính với Tivi bằng HDMI, DisplayPort hoặc chuẩn xuất hình tương thích.

Bước 3 – Kết nối cảm ứng: Kết nối cáp USB của khung với máy tính hoặc thiết bị xử lý được hỗ trợ.

Bước 4 – Kiểm tra nhận diện: Xác nhận hệ điều hành nhận khung cảm ứng, kiểm tra vị trí chạm và thực hiện thiết lập hoặc hiệu chuẩn khi cần.

Bước 5 – Sử dụng ứng dụng: Mở phần mềm trình chiếu, bảng trắng hoặc ứng dụng hỗ trợ cảm ứng để thao tác trực tiếp trên màn hình.

Trong hệ thống này, HDMI hoặc DisplayPort thường dùng để truyền hình ảnh, còn USB đảm nhiệm việc truyền dữ liệu cảm ứng từ khung về thiết bị xử lý.

Lưu ý quan trọng: Không phải mọi Smart Tivi đều hỗ trợ điều khiển bằng cảm ứng khi cắm trực tiếp khung vào cổng USB của Tivi. Việc có cổng USB không đồng nghĩa hệ điều hành Tivi hỗ trợ thiết bị cảm ứng ngoại vi. Cần kiểm tra khả năng tương thích của từng model trước khi lựa chọn.

Lợi ích và ứng dụng của khung tương tác

1. Tận dụng Tivi hoặc màn hình đang sử dụng

Không phải lúc nào việc mua một màn hình mới cũng là lựa chọn cần thiết. Nhiều lớp học, phòng họp và không gian đào tạo đã có sẵn Tivi với kích thước, độ phân giải và chất lượng hình ảnh đáp ứng nhu cầu.

Trong những trường hợp đó, bổ sung khung cảm ứng có thể là phương án phù hợp để mở rộng công năng thiết bị hiện có.

Tuy nhiên, chi phí cần được tính cho toàn bộ hệ thống, bao gồm khung cảm ứng, máy tính hoặc thiết bị xử lý nếu chưa có, phụ kiện, lắp đặt và phần mềm cần thiết. Không nên mặc định chi phí của mọi hệ thống khung cảm ứng đều thấp hơn màn hình tương tác nguyên khối.

2. Hỗ trợ giảng dạy tại trường học

Trong lớp học, khung cảm ứng có thể giúp giáo viên thao tác trực tiếp với nội dung bài giảng được hiển thị trên Tivi.

Tùy phần mềm, giáo viên có thể viết ghi chú, đánh dấu nội dung, phóng to hình ảnh hoặc tương tác với các bài tập trực quan.

Việc học sinh cùng tham gia thao tác trên màn hình cũng có thể được triển khai khi số điểm cảm ứng và ứng dụng hỗ trợ phù hợp.

3. Phục vụ trung tâm đào tạo

Với các trung tâm ngoại ngữ, tin học hoặc đào tạo kỹ năng, khung tương tác có thể hỗ trợ giảng viên trình bày nội dung, giải thích bài tập và minh họa trực tiếp trên tài liệu.

Giải pháp đặc biệt đáng cân nhắc khi trung tâm đã trang bị Tivi hoặc màn hình lớn và đang cần mở rộng tính năng phục vụ giảng dạy.

4. Ứng dụng trong phòng họp doanh nghiệp

Khung cảm ứng cho phép người thuyết trình tương tác trực tiếp với tài liệu, sơ đồ hoặc giao diện ứng dụng đang hiển thị.

Trong các cuộc họp phù hợp, người dùng có thể chú thích nội dung, điều khiển bài trình bày hoặc thao tác với các công cụ làm việc mà không phải liên tục quay về bàn phím và chuột.

Đối với doanh nghiệp cần hệ thống họp trực tuyến, camera, micro và phần mềm cộng tác chuyên sâu, những chức năng này vẫn cần được đánh giá riêng.

5. Sử dụng tại showroom và hệ thống tra cứu

Khi kết hợp với phần mềm được thiết kế cho thao tác chạm, khung tương tác có thể ứng dụng trong:

• Màn hình giới thiệu sản phẩm tại showroom.
• Hệ thống tra cứu thông tin và sơ đồ chỉ dẫn.
• Kiosk phục vụ khách hàng.
• Không gian triển lãm hoặc trưng bày tương tác.

Trong các môi trường nhiều người sử dụng, cần quan tâm thêm đến thiết kế giao diện, độ bền, cách bảo vệ màn hình và điều kiện vận hành.

6. Phục vụ nhu cầu cá nhân

Người dùng cá nhân có thể cân nhắc khung cảm ứng để hỗ trợ học tập tại nhà, thuyết trình, làm việc với tài liệu hoặc sử dụng các ứng dụng tương tác trên màn hình lớn.

Trước khi mua, nên xác định rõ phần mềm sẽ sử dụng và khả năng tương thích của máy tính hiện có.

Hướng dẫn chọn khung cảm ứng Tivi phù hợp

Chọn đúng kích thước màn hình

Kích thước là yếu tố đầu tiên cần kiểm tra.

Các dòng khung cảm ứng có nhiều lựa chọn dành cho màn hình nhỏ, màn hình máy tính và Tivi kích thước lớn. Trong đó, các kích thước như 55 inch, 65 inch, 75 inch và 86 inch thường được quan tâm cho lớp học và phòng họp.

Tuy nhiên, hai chiếc Tivi cùng kích thước đường chéo chưa chắc lắp vừa một loại khung.

Cần đối chiếu:

• Kích thước đường chéo và tỷ lệ hiển thị.
• Chiều rộng, chiều cao thực tế của vùng hiển thị.
• Kích thước tổng thể và độ dày viền màn hình.
• Kích thước ngoài, vùng nhận cảm ứng của khung.
• Vị trí lắp đặt và phụ kiện cố định.

Đây là bước quan trọng nhằm hạn chế tình trạng khung không vừa, che khuất vùng hiển thị hoặc khó cố định lên màn hình.

Chọn số điểm cảm ứng theo mục đích sử dụng

Số điểm cảm ứng thể hiện khả năng nhận các vị trí chạm theo cấu hình và điều kiện hoạt động của thiết bị.

Trên thị trường có những dòng khung được công bố hỗ trợ 10, 20, 40 hoặc nhiều điểm chạm hơn, tùy model.

Nhu cầu điều khiển giao diện, trình chiếu thông thường không nhất thiết cần số điểm chạm cao. Ngược lại, ứng dụng bảng trắng, thao tác nhóm hoặc nội dung yêu cầu nhiều điểm chạm đồng thời có thể cần cấu hình phù hợp hơn.

Điều quan trọng là phải xác minh khả năng nhận chạm thực tế trên hệ điều hành và phần mềm sử dụng. Số điểm chạm được công bố không mặc nhiên tương đương số người có thể viết độc lập cùng lúc.

Kiểm tra hệ điều hành và thiết bị kết nối

Một số dòng khung cảm ứng hồng ngoại hỗ trợ Windows, Android hoặc Linux theo công bố của nhà sản xuất.

Tuy nhiên, khả năng tương thích cần được xác minh theo model, phiên bản hệ điều hành, driver và thiết bị xử lý.

Với máy Mac hoặc thiết bị chạy macOS, cần kiểm tra riêng khả năng nhận cảm ứng và số điểm chạm được hỗ trợ. Không nên mặc định khả năng cảm ứng đa điểm giống nhau trên mọi nền tảng.

Tương tự, nếu muốn sử dụng khung trực tiếp với Android box hoặc hệ điều hành Smart Tivi, khách hàng nên kiểm tra thiết bị trước khi mua.

Lựa chọn theo bút và phần mềm sử dụng

Đối với nhu cầu giảng dạy, viết bảng hoặc chú thích nhiều, trải nghiệm viết là yếu tố cần được quan tâm.

Cần kiểm tra loại bút phù hợp, kích thước đầu bút được nhận diện, độ chính xác vị trí chạm và khả năng tương thích với phần mềm.

Không nên đánh đồng mọi khung cảm ứng hồng ngoại với màn hình chuyên dụng có bút điện tử chủ động, nhận lực nhấn hoặc hỗ trợ chống tì tay.

Xem xét môi trường lắp đặt

Tại lớp học, phòng họp hoặc nơi công cộng, cần cân nhắc:

• Điều kiện ánh sáng và nguy cơ nhiễu cảm ứng.
• Bụi bẩn và việc vệ sinh vùng cảm biến.
• Vị trí đi dây nguồn, dây USB và cáp hình ảnh.
• Chiều cao lắp đặt và khả năng tiếp cận của người sử dụng.
• Nhu cầu bảo vệ bề mặt màn hình.

Với môi trường có yêu cầu đặc biệt, nên tham khảo thông số và hướng dẫn lắp đặt riêng của nhà sản xuất.

So sánh khung tương tác và màn hình tương tác thông minh

Cả hai giải pháp đều có thể phục vụ giảng dạy, thuyết trình hoặc làm việc trực tiếp trên màn hình. Tuy nhiên, cấu tạo và cách triển khai có những điểm khác nhau.

Khi nào nên chọn khung tương tác?

Khi Tivi đang sử dụng vẫn đáp ứng tốt nhu cầu hiển thị, có thiết bị xử lý tương thích và chức năng cần bổ sung chủ yếu là cảm ứng.

Khi nào nên chọn màn hình tương tác thông minh?

Khi cần một hệ thống tích hợp đồng bộ, có chức năng bảng trắng, hệ điều hành, phần mềm và những tính năng hỗ trợ cộng tác phù hợp với nhu cầu sử dụng.

Khách hàng có thể tham khảo thêm danh mục màn hình tương tác thông minh để so sánh trước khi quyết định.

Giá khung tương tác phụ thuộc vào những yếu tố nào?

Giá khung cảm ứng Tivi phụ thuộc vào nhiều yếu tố, bao gồm:

• Kích thước khung và thiết kế cơ khí.
• Thương hiệu, dòng sản phẩm và model.
• Công nghệ, số điểm cảm ứng và cấu hình điều khiển.
• Phụ kiện đi kèm và yêu cầu lắp đặt.
• Chính sách bảo hành, tình trạng hàng và các điều kiện bán hàng tại thời điểm mua.

Khách hàng có thể tham khảo giá niêm yết hoặc giá bán hiện tại tại từng sản phẩm trong danh mục.

Với những model đang hiển thị trạng thái liên hệ, hoặc hệ thống cần thêm máy tính, phụ kiện và lắp đặt, nên yêu cầu báo giá theo cấu hình thực tế.

Để so sánh chi phí hợp lý, hãy tính tổng chi phí của hệ thống hoàn chỉnh thay vì chỉ so sánh giá khung với giá màn hình tương tác nguyên khối.

Những lưu ý trước khi mua khung cảm ứng

Khung tương tác là thiết bị cần sự tương thích giữa phần cứng và phần mềm. Vì vậy, khách hàng nên kiểm tra những vấn đề sau trước khi lựa chọn:

1. Tivi hiện tại có phù hợp để lắp khung không?
2. Kích thước thực tế và vùng nhận cảm ứng có tương ứng với nhau không?
3. Máy tính hoặc bộ xử lý có nhận dữ liệu cảm ứng từ khung không?
4. Phần mềm cần sử dụng có hỗ trợ viết, vẽ hoặc cảm ứng đa điểm không?
5. Có cần trang bị thêm phụ kiện, kính bảo vệ hoặc thiết bị xử lý không?
6. Điều kiện lắp đặt và chính sách bảo hành cụ thể của model là gì?

Việc kiểm tra từ đầu giúp khách hàng chủ động hơn khi lựa chọn và hạn chế những chi phí phát sinh do cấu hình không phù hợp.

Câu hỏi thường gặp về khung tương tác

1. Khung tương tác có lắp được cho mọi Tivi không?

Không. Khả năng lắp đặt phụ thuộc vào kích thước, cấu tạo viền, vùng hiển thị và phương án cố định. Khả năng vận hành còn phụ thuộc thiết bị nhận tín hiệu cảm ứng và phần mềm. Cần kiểm tra từng model trước khi mua.

2. Có thể biến Tivi thường thành màn hình cảm ứng bằng khung tương tác không?

Có thể, khi Tivi, khung cảm ứng và thiết bị xử lý tương thích được kết nối đúng cách. Khung bổ sung khả năng nhận thao tác chạm; nó không tự biến hệ điều hành của Tivi thành hệ điều hành hỗ trợ cảm ứng.

3. Khung cảm ứng có cần máy tính không?

Trong cấu hình phổ biến, khung kết nối với máy tính qua USB để truyền dữ liệu cảm ứng, còn máy tính xuất hình ảnh lên Tivi. Một số thiết bị xử lý khác có thể sử dụng được nếu tương thích, nhưng cần kiểm tra cụ thể.

4. Khung cảm ứng có hoạt động trên Smart Tivi không?

Không thể xác định chỉ dựa vào việc Tivi có chức năng Smart hoặc cổng USB. Cần kiểm tra hệ điều hành, khả năng nhận thiết bị HID và phần mềm chạy trên Tivi hoặc thiết bị kết nối.

5. Khung cảm ứng có viết bằng bút được không?

Nhiều dòng khung IR có thể nhận bút thụ động hoặc vật thể phù hợp với ngưỡng nhận diện. Chức năng viết, vẽ và chú thích còn phụ thuộc vào ứng dụng. Các tính năng như nhận lực nhấn hay phân biệt bút và ngón tay không được mặc định có trên mọi model.

6. Khung cảm ứng 20 điểm và 40 điểm khác nhau thế nào?

Đây là các mức hỗ trợ cảm ứng đa điểm được công bố theo cấu hình thiết bị. Số điểm chạm cao hơn không tự động đồng nghĩa trải nghiệm tốt hơn trong mọi tình huống. Cần đánh giá độ chính xác, độ ổn định và khả năng hỗ trợ của phần mềm.

7. Khung cảm ứng có làm giảm chất lượng hình ảnh của Tivi không?

Khung IR không trực tiếp thay đổi độ phân giải hoặc khả năng xử lý hình ảnh của Tivi. Tuy nhiên, cấu tạo khung, phụ kiện bảo vệ và phương án lắp đặt có thể ảnh hưởng đến vùng nhìn hoặc trải nghiệm quan sát nếu lựa chọn không phù hợp.

8. Khung cảm ứng có cần kính cường lực không?

Không phải mọi khung đều cần kính cường lực. Một số thiết kế cho phép lắp thêm kính bảo vệ tùy chọn. Việc lựa chọn cần dựa trên thông số của khung, cấu tạo màn hình và môi trường sử dụng.

9. Khung cảm ứng có sử dụng được trên máy Mac không?

Khả năng hỗ trợ macOS phụ thuộc vào model, phiên bản hệ điều hành và cấu hình tương thích. Một số thiết bị có thể chỉ hỗ trợ thao tác đơn điểm. Cần kiểm tra trực tiếp nếu có nhu cầu sử dụng với máy Mac.

10. Khung tương tác có cần cài đặt driver không?

Một số model hỗ trợ giao tiếp USB HID và có thể được hệ điều hành tương thích nhận diện mà không cần cài driver riêng. Tuy nhiên, những trường hợp sử dụng đặc biệt vẫn có thể cần phần mềm cấu hình, hiệu chuẩn hoặc driver theo hướng dẫn của nhà sản xuất.

11. Khung cảm ứng có dễ bị lỗi khi sử dụng không?

Độ ổn định phụ thuộc chất lượng sản phẩm, điều kiện sử dụng và việc lắp đặt. Khi xảy ra hiện tượng không nhận chạm hoặc chạm lệch, cần kiểm tra kết nối USB, vùng cảm biến, vật cản, cấu hình màn hình và phần mềm trước khi xác định nguyên nhân.

12. Nên chọn khung cảm ứng hay mua màn hình tương tác mới?

Nếu đã có Tivi phù hợp và nhu cầu chủ yếu là bổ sung cảm ứng, khung tương tác là phương án đáng cân nhắc. Nếu cần hệ thống tích hợp nhiều chức năng, phần mềm và khả năng vận hành đồng bộ, màn hình tương tác thông minh có thể phù hợp hơn.

Tư vấn lựa chọn khung tương tác tại Công ty Trần Đức

Mỗi không gian sử dụng có những yêu cầu khác nhau. Một bộ khung phù hợp với Tivi trong phòng họp chưa chắc đã đáp ứng đúng nhu cầu của lớp học hoặc hệ thống tra cứu công cộng.

Vì vậy, trước khi lựa chọn, khách hàng nên bắt đầu từ thiết bị mình đang có và những chức năng thực sự cần sử dụng.

Để được tư vấn cấu hình phù hợp, hãy cung cấp các thông tin sau:

• Tivi/màn hình: Hãng sản xuất, model và kích thước.
• Thiết bị xử lý: Máy tính Windows, mini PC, Android box, máy Mac hoặc thiết bị dự kiến sử dụng.
• Nhu cầu: Giảng dạy, họp, đào tạo, tra cứu thông tin hay sử dụng cá nhân.
• Yêu cầu tương tác: Chạm điều khiển, viết bảng, thao tác đa điểm hoặc sử dụng phần mềm cụ thể.

Công ty Trần Đức sẽ dựa trên thông tin được cung cấp để hỗ trợ đối chiếu cấu hình và tư vấn phương án lựa chọn. Với những trường hợp chưa xác định được khả năng tương thích từ tài liệu kỹ thuật, có thể cần kiểm tra thiết bị thực tế trước khi quyết định.

Bạn đang muốn bổ sung cảm ứng cho chiếc Tivi hiện có?

Xem thông tin liên hệ Công ty Trần Đức – yêu cầu tư vấn và báo giá

Tài liệu kỹ thuật tham khảo

Thông tin về công nghệ và khả năng tương thích được tổng hợp, đối chiếu từ các nguồn chuyên ngành. Thông số cụ thể của từng sản phẩm cần căn cứ vào tài liệu đúng model và phiên bản đang được cung cấp.

• GreenTouch – Infrared Touch Frame TF Series
• GreenTouch – Infrared Touch Frame TB Series
• Microsoft Learn – Touchscreen Implementation Guide
